MCB (Miniature Circuit Breaker) adalah komponen dalam instalasi listrik rumah yang mempunyai peran sangat penting. Komponen ini berfungsi sebagai sistem proteksi dalam instalasi listrik bila terjadi beban lebih dan hubung singkat arus listrik (short circuit atau korsleting). Kegagalan fungsi dari MCB ini berpotensi menimbulkan hal-hal yang tidak diinginkan seperti timbulnya percikan api karena hubung singkat yang akhirnya bisa menimbulkan kebakaran.

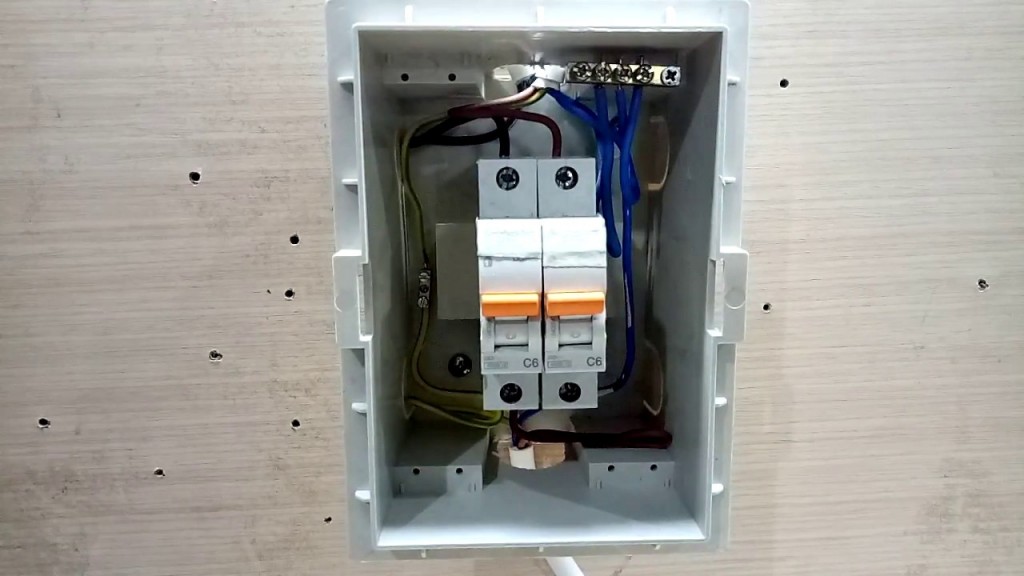

Pada instalasi listrik rumah, MCB terpasang di kWh meter listrik PLN dan juga di MCB Box. Jadi sebenarnya kita “kenal baik” dengan komponen ini, setidaknya tahulah bentuk dan dimana lokasinya. Tentunya karena setiap terjadi listrik di rumah “anjlok” disebabkan kelebihan pemakaian daya listrik atau korsleting, maka yang pasti dicari untuk menyalakan listrik PLN adalah MCB yang ada di kWh meter atau MCB Box.

• Pemutus Arus (simbol “x” dengan garis miring ke kiri)

MCB ini mempunyai fungsi sebagai pemutus arus listrik ke arah beban. Dan fasilitas pemutus arus ini bisa dilakukan dengan cara manual ataupun otomatis.

Cara manual adalah dengan merubah toggle switch yang ada didepan MCB (biasanya berwarna biru atau hitam) dari posisi “ON” ke posisi “OFF” dan bagian mekanis dalam MCB akan memutus arus listrik. Hal ini dilakukan bila kita ingin mematikan sumber listrik di rumah karena adanya keperluan perbaikan instalasi listrik rumah. Istilah yang biasa dipakai adalah MCB Switch Off.

Sedangkan MCB akan otomatis “OFF” bila dideteksi terjadi arus lebih, disebabkan karena beban pemakaian listrik yang lebih, atau terjadi gangguan hubung singkat, oleh bagian didalam MCB dan memerintahkan MCB untuk “OFF” agar aliran listrik terputus. Istilah yang biasa dipakai adalah MCB Trip.

• Proteksi Beban Lebih (overload) (simbol seperti kotak dengan sisi terbuka di kiri)

Fungsi ini akan bekerja bila MCB mendeteksi arus listrik yang melebihi rating-nya. Misalnya, suatu MCB mempunyai rating arus listrik 6A tetapi arus listrik aktual yang mengalir melalui MCB tersebut ternyata 7A, maka MCB akan trip dengan delay waktu yang cukup lama sejak MCB ini mendeteksi arus lebih tersebut.

Bagian di dalam MCB yang menjalankan tugas ini adalah sebuah strip bimetal. Arus listrik yang melewati bimetal ini akan membuat bagian ini menjadi panas dan memuai atau mungkin melengkung. Semakin besar arus listrik maka bimetal akan semakin panas dan memuai dimana pada akhirnya akan memerintahkan switchmekanis MCB memutus arus listrik dan toggle switch akan pindah ke posisi “OFF”.

Lamanya waktu pemutusan arus ini tergantung dari besarnya arus listrik. Semakin besar tentu akan semakin cepat. Fungsi strip bimetal ini disebut dengan Thermal Trip. Saat arus listriknya sudah putus, maka bimetal akan mendingin dan kembali normal. MCB bisa kembali mengalirkan arus listrik dengan mengembalikan ke posisi “ON”.

• Proteksi Hubung Singkat (Short Circuit) (simbol lengkungan)

Fungsi proteksi ini akan bekerja bila terjadi korsleting atau hubung singkat arus listrik. Terjadinya korsleting akan menimbulkan arus listrik yang sangat besar dan mengalir dalam sistem instalasi listrik rumah.

Bagian MCB yang mendeteksi adalah bagian magnetic trip yang berupa solenoid(bentuknya seperti coil/lilitan), dimana besarnya arus listrik yang mengalir akan menimbulkan gaya tarik magnet di solenoid yang menarik switch pemutus aliran listrik. Sistem kerjanya cepat, karena bertujuan menghindari kerusakan pada peralatan listrik.

Bila MCB trip karena overload seperti pada poin 2, maka kita cukup mengurangi pemakaian listrik dengan memutuskan sebagian beban peralatan listrik. Setelah itu MCB bisa kita “ON” kan kembali. Tetapi perlu kita beri waktu sekitar 1 atau 2 menit untuk bimetal kembali normal lebih dahulu.

Sedangkan bila MCB trip karena korsleting, maka jangan langsung “ON” kan MCB, tetapi pastikan dulu bagian dari instalasi listrik rumah yang bermasalah sudah dilepaskan dari sistem kelistrikan. Biasanya pada peralatan listrik atau bagian listrik tersebut ada tanda-tanda seperti percikan bunga api listrik, bau gosong atau bunyi letupan saat terjadi hubung singkat. Jadi bedanya MCB trip karena overloadatau hubung singkat bisa dilihat secara mudahnya dari sini.
