Aubrey Kagan , adalah seorang manajer teknik di Emphatec, dia memiliki masalah pengukuran yang cukup rumit namun sangat berperan penting. Dia membutuhkan osiloskop berkecepatan rendah untuk memantau tegangan dan arus di dalam panel las pengontrol mesin. Sedangkan untuk keamanan operator, peralatan pengendali mesin harus tertutup , sehingga tidak dapat diakses melalui elektronik probe . Oleh karena itu , dengan menggunakan osiloskop konvensional tidak praktis rasanya karena tidak ada cara memantau panel ketika beroperasi atau untuk memindahkan probe sekitar ke lokasi yang berbeda didalam mesin . Apa yang harus dilakukan ?

Pada saat itu , Kagan kebetulan memenangkan sebuah iPad dan berpikir ” Kalau saja aku bisa meletakkan osiloskop USB di dalam panel dan menghubungkannya ke iPad . ” Sayangnya , itu tidak praktis . Selanjutnya, ia berpikir tentang menggunakan koneksi nirkabel , dan itu adalah dorongan untuk perangkat BluDAQ nya . Kagan masuk dalam kontes Perangkat kelistrikan dan menerima penghormatan dalam kategori elektronik . Saya baru-baru berbicara dengan Kagan tentang desain dan bagaimana ia membuatnya bekerja dengan tablet Android , bukan iPad , dan mengapa?.

Pengukuran elektronik yang dibutuhkan untuk terhubung ke beberapa tegangan dan arus dalam mesin las yang digunakan dalam industri otomotif adalah pemicu kangan membuat sebuah system ini. Kagan ingin mengukur sinyal pada dua diferensial tegangan rendah , dan beberapa tegangan tinggi (sekitar 30V ) , dan arus AC / DC . Dengan demikian , sistem pengukuran akan membutuhkan multiplexer . Gambar 1 adalah diagram blok dari sistem .

IMAGE 1

Dimaksudkan sistem pengukuran sebagai alat pembangunan, tetapi, seperti yang dijelaskan oleh Kagan, “Jika kita bisa mendapatkan biaya cukup rendah, kita bisa memasukkan satu ke panel kontrol setiap mesin.” Dengan biaya panel kontrol beberapa ribu dolar, alat monitoring murah akan menjadi nilai tambah”, tearangnya dalam perbincangan itu.

Alih-alih mencoba untuk membeli sistem akuisisi data, Kagan merancang sesuatu di sekitar Cypress Semiconductor PSoC5, yang digambarkan Kagan sebagai “chip yang indah.” Kagan hanya membutuhkan desain sinyal-conditioning dan multiplexer sirkuit untuk papan nya. Sisanya dilakukan dalam mikrokontroler. Dalam perkembangannya, Kagan memiliki beberapa masalah memicu bahwa ia mampu memecahkan hanya dengan konfigurasi ulang sirkuit logika pada controller. Gambar 2 menunjukkan kedua sisi papan.

IMAGE 2

Dengan menggunakan mikrokontroler, Kagan juga menambahkan tambahan I / O: tiga jalur I / O digital dan dua output analog yang dapat digunakan untuk diagnosa dan kendali jika diperlukan. Mikrokontroler 10-bit DAC memberikan resolusi yang cukup. Ada juga output PWM. The PSoC5 juga menangani transfer DMA dari ADC nya.

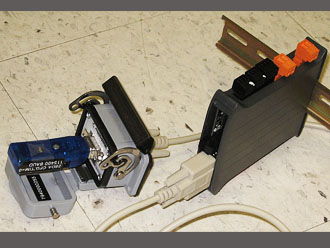

Mendapatkan papan sirkuit untuk menghubungkan dan mendigitalkan sinyal analog adalah satu hal yang sama, tetapi mendapatkan data dari kotak logam yang tertutup seperti panel las adalah lain hal. PSoC5 memiliki link RS-232 yang bisa digunakan untuk membawa data keluar dari panel melalui konektor D-9 pada panel las-mesin, yang kemudian menyambung ke modul Bluetooth.
